Multi-channel FFT Analyser
PC-Based Data Acquisition 전문 업체인 IOtech사에서 최신으로 출시한 ZonicBook Series는 Zonic의 다채널 FFT 기술을 기반으로 한 진동/소음 분석과 Condition Monitoring 을 위한 전문 제품입니다. 지금까지 나온 어떤 FFT 장비 보다 빠르고 쉬운 사용법과 다양한 적용성은 진동/소음 분석 업무의 품질과 생산성 향상에 크게 기여할 것을 확신합니다.
Vibrant Technology Inc.
Modal Analysis Solution

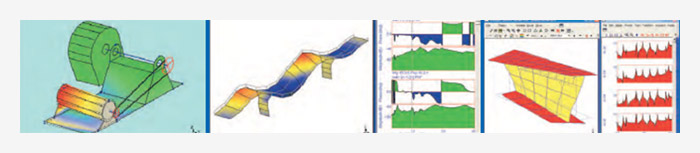

ME'scopeVES는 미국 Vibrant Technology Inc.에서 개발한 모달 분석 소프트웨어입니다. Mechanical Engineering Oscilloscope의 약자로, ME'scopeVES는 기계나 기계구조물, 토목 거대구조물의 동적인 거동을 관측, 분석, 기록하는 일련의 후처리 도구입니다. 시간 및 주파수영역에서의 동영상으로 기계나 구조물의 ODS(Operating Deflection Shapes) 또는 Mode Shapes을 보여주고 동영상을 결과로 표시하며 구조물의 물리적인 변화 효과를 조사합니다. 기계나 구조물의 정적 및 동적, 음향적 거동을 가시화하여, 분석하고 기록하는 후-처리 분석 소프트웨어입니다.
Hardware
| 모델명 | 640 | 650 | 652 | 655 |
 |
 |
|||
| Analogue I/O | 4 Input + 1 Output | 5 Input | 10 Input | 10 Input + Temp. |
| Interface | USB or Ethernet | USB or Ethernet | USB | USB |
| Input Range | ±10V | ±40V | ±40V | ±40V |
| Current Source | 2.1 mA IEPE | 2.1 mA IEPE | 4.0 mA IEPE | 4.0 mA IEPE |
| Resolution | 24 Bits , 108 dB | 24 Bits , 108 dB | 24 Bits , 108 dB | 24 Bits , 108 dB |
| High Pass Filter | 1 Hz | 0.1 Hz | 0.1 Hz | 0.1 Hz |
| Sampling Rare | 105 kHz/ch. | 105 kHz/ch. | 105 kHz/ch. | 105 kHz/ch. |
Software
| 모델명 | eZ-Analyst | eZ-TOMAS | eZ-Balance |
 |
 |
 |
|
| 적용분야 | 일반소음진동,
모달분석 |
설비진단,
회전체분석 |
발란싱작업 |
| 분석 | 실시간 FFT , 녹음 , 재생 분석 | 실시간 모니터링 , 녹음 , 재생 분석 | Trial Weight Calculation, Weight Splitteing , Cetrifugal Weight |
| 함수 | Time , Auto Spectrum , FRF , Order , 3D Contour , Octave , Dynamic Stiffness | Time ,Spectrum , Waterfall , Orbit , Polar , Bode , Trend , Shsft Center Line | Polar , Time , Spectrum |
| 주파수 | DC - 50 kHz | DC - 50 kHz | DC - 40 kHz |
| 해상도 | 25,600 Lines | 25,600 Lines | 25,600 Lines |
모달소프트웨어
 |
|
| 용도 | 모달 변수 획득 및 에니메이션 |
| 데이터 획득 | 데이터 파일 입수 or 하드웨어 직접 연결 |
| 모델링 | 3D 모델 데이터 입수 or 모델 생성 |
| 옵션 | Mode Indicator , Polynominal/MIMO Curve Fitting , Stability Diagram, Modal Assurance Criterion, Structional Modification , FEA Assitant |
